ここに無いデバイスについてはお問い合わせください。

サポートされているデバイスのリスト

Protel -Advanced PLD 98

ここに入力した数の入/出力ピンのピンシンボルが自動的に出力される。

3.ピンの生成

ここに入力した内容に基づき、コメント文が生成される。

2.コメント文の挿入

国内向けのローカライズ

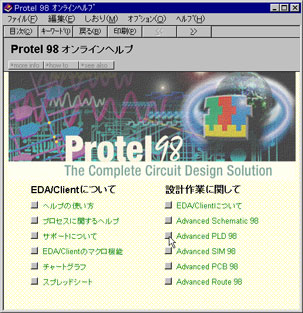

日本語オンラインヘルプ

Protel Advanced PLD 98の英語のヘルプファイルは、日本語に翻訳されプロテルジャパンのホームページからダウンロードしていただく事ができます。また、英文マニュアルを翻訳したPDFファイルも用意されいますので、こちらも併せてご覧下さい。（PDFファイルをご覧頂くには、アクロバットリーダーが必要です。）

ツールバー

10個のツールボタンには、PLDデザインWizardやステートマシンWizard、If/Else文やDefine文の挿入、さらにヘッダー生成の為のダイアログボックスなど、省力化の為のさまざまな機能が割り当てられており、これらを瞬時に起動することができる。

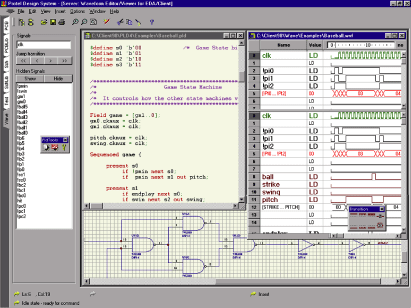

シミュレーション結果の表示

シミュレーションの結果をウェーブフォームビューワ・エディタに表示させる事により、デバイスの動作を確認する事ができます。波形は表計算スタイルのエディタウィンドウに表示されます。ユーザは表示された波形を見ながら波形の表示順序を入れ替えたり、信号のハイライトに使用する色を変えたり、信号をグループ化してバスに変更したりする事ができます。

Protel Schematic 98との統合

Protel Advanced PLD 98では、これまで紹介してきたテキストエディタによる論理記述以外に、Protel Schematic 98による回路図入力もサポートしています。PLD専用のシンボルライブラリを使用して回路を作成し、Protel Schematic 98からデバイスの指定等の設定を行い、コンパイラを起動することができます。回路図からネットリストを作成し、そのデータを受け渡すといった煩雑な作業も不要です。

Finishボタンによりファイルに出力。

4.スクリプト
の確認

出力されるスクリプトをファイルに出力する前に確認する。期待どおりの内容でなければ、BACKボタンにより前のステップに戻る。

1.ヘッダー
　スクリプト
　の生成

このダイアログボックスのそれぞれの項目をうめると、自動的にCUPL言語のヘッダースクリプトが自動的に生成され出力される。

PLDデザインWizardオープニングダイアログ

Wizardとツールバー

少ない労力でCUPLスクリプトを作成できるよう、PLDデザインWiz ardや便利なツーツバーが用意されており、次のように機能します。

シミュレーションとデザインチェック

内蔵されているシミュレータにより、デバイスにデータを書き込む前に動作を確認する事ができます。これによりデバイスを浪費にせずに済み、システムレベルで発生する問題のデバッグにも役立ちます。またデバイスのプログラマー(書き込み器)で使用するテストベクタを自動生成します。また高級言語風のシミュレーション・シンタックスをサポートしており、条件ループ、条件シミュレーション、自動的なランダムベクタ生成、その他のさまざまなステートメントをシミュレーション・インプットファイルの中で取り扱う事ができます。

ターゲットデバイスの選択 MACH435が選択された状態

出力フォーマットの設定 JEDECに設定されている状態

コンパイル条件の設定論理圧縮やオプティマイズメソッドを設定

Protel PLDコンパイラ
　Protel Advanced PLD 98のコンパイラは非常に高速(Fastest)であり、Quick , Quick McClusky , Presto , Expresso の4種のミニマイゼーションルールに基づく論理圧縮機能を備えた、パワフル(Most Poweful)なものです。またドモルガン・セオリに基づいた最適化の機能も備えています。またコンパイル中やシミュレーション中にエラーが発生した場合、CUPLソースファイル上のエラー個所がハイライトし、エラーのコンデションが報告されます。コンパイルが終わると、業界標準のJEDECフォーマットによるダウンロードファイルが出力されます。

　Protel Advanced PLD 98は「EDA/Clientのサーバモジュール」として動作するPLDデザインツールで、ロジカルデバイセス社よりライセンス供与を受けた、論理合成エンジンと論理シミュレータに対して、プロテル社独自のウェーブフォームエディタやテキストエディタ(EDA/クライアント標準装備のテキストエキスパート)、さらに数々のWizardなどの優れたユーザインタフェイスが付け加えられて製品化されたものです。

ユニバーサルなデバイスのサポート

Protel PLD 98は現在リリースされているPLDツールの中で、最も多くのデバイスライブラリが標準装備されている製品です。主要なほとんどのPLDベンダーのデバイスをサポートしており、小規模なPAL16L8を使用したアドレスデコーダからXilinx4000シリーズを使用した大規模な回路まで、広範囲な用途に使用できます。また常にデバイスライブラリの開発が行われており、新しいPLDのリリースに合わせデバイスライブラリが順次追加されていきます。現在サポートされているデバイスについては「サポートされているデバイスのリスト」を参照してください。

CUPLハードウェア記述言語

論理入力は、デバイスに依存しないCUPL言語を用いた論理記述により行います。CUPL言語は中間変数、リスト表記、アドレスレンジ、ビットフィールド、などがサポートされておりデバイスの規模の大小や種類を問わず、能率の良い記述を行う事ができます。またムーア形とミーリー形のステートマシン(状態遷移図)記述がサポートされており、ステートマシンWizardとあいまって同期式順序回路の設計を能率的に行う事ができます。さらに真理値表による論理記述もサポートされており、目的の動作を実現する為に最も適切な表現方法を選択する事ができます。またこのCUPL言語はPLDプログラムの為の言語としては最も普及している言語の一つで、資料や文献等も豊富です。

テキストエキスパート

CUPL言語によるソースの作成やシミュレーション結果の表示にはEDA/クライアントに装備されているテキストエキスパートを使用します。このテキストエキスパートはCUPL言語のシンタックスを完全にサポートしており、シンタックスハイライティング機能によりソースに含まれるそれぞれの文字列の種類、例えばそれが「シンボル」であるのか「コメント」であるのか等を自動的に判別して、それぞれ異なった色で分類して表示する事ができます。またこのテキストエキスパートには、Wizardによりスクリプトを自動的に生成する機能や、シンボルを自動的に発生する為のCUPL言語専用のツールバー、更にコンパイラやシミュレータ、ウェーブフォームビューワを起動する為のツールバーなど、Protel PLD 98の為の多くの専用機能を装備しています。

アドバンストPLD 98の機能

　このためPLDデバイスの為の論理設計を、Protel Advanced Schematic 98や他のさまざまなツールを含めた統合環境の中で行う事ができます。このEDA/クライアントによって提供される統合環境や機能についてはProtel Schematic 98の説明の中で詳しく取り上げられていますので、ここでは説明を省きます。EDA/クライアントはプロテル社の新しいEDAツールの共通のプラットホームとして開発されたもので、Protel Advanced PLD 98をはじめEDA/クライアントのサーバとして動作する全てのEDAツールに対して、同様に高度な機能を提供いたします。

　Protel Advanced PLD 98は、他のプロテル製品と同様に、「EDA/Clientのサーバモジュール」としてデザインされています

EDA/Clientにより、
統合環境と豊富な機能
を提供する。

アドバンストPLD 98

IBM-AT互換機による英語/日本語環境(DOS/V)での動作に限られています。

Advanced
PLD98

■ 広く普及しているCUPL言語を用いて、デバイスに依存しないロジックデザイン
が可能です。規模の大きいデバイスの開発工数を大幅に削減する事ができます。

■ ソースとして作成された論理記述ファイルやシミュレーション結果のリストを、
テキストエキスパート上に、文字列の種類にあわせた色分け表示する事ができます。

■ Wizardによりステートマシン入力をCUPL言語に変換してソースコードにマージ
する事ができます。同期式順序回路の動作記述による設計が可能になります。

■ 高性能なシミュレータと、結果を表示するための表計算スタイルのウェイブ
フォームビューワ/エディターが用意されています。波形の編集も自在です。

■ 特定のメーカのデバイスをターゲットにしたツールではなくユニバーサルな
システムです。すでに、普及している多くのデバイスのサポートが完了しています。

■ PAL16L8によるアドレスデコーダから、大規模なXilinx4000を使ったシステムまで、
400種以上のデバイスをサポートするライブラリを備えています。

■ いくつかのメーカー固有の書き込みフォーマットに加え、業界標準のJEDEC
フォーマットをサポートしていますので、プログラムに困る事はありません。

■ PLDデザインWizardにより、順に項目をうめて行くだけでCUPLスクリプトが作成
できます。またスクリプトを容易に作成する為の多くのツールが用意されています。

■ テキストエディタによる論理記述以外に、Protel Schematic 98での回路図
入力もサポート。

Protel Advanced PLD 98は、EDA/Client のサーバーとしてデザインされたPLD用の
論理合成ツールです。論理合成エンジンは、プロテル社の社内で開発されたものではなく
ロジカルデバイセス社からライセンス供与を受けたもので、論理入力には広く普及している
CUPL言語を使用します。EDA/クライアントにより、回路図エディタや他の多くのツールを含めた
統合環境で使用する事ができます。デバイスに依存しない上に各社の豊富なライブラリが
用意されており、ユニバーサルに使用することができるツールです。

PAL/GALからCPLD/FPGAまでのワイドレンジをカバーする、
デバイスのメーカや種類に依存しない、

Making Electronic De sign EasyTM

Protel Advanced ＰＬＤ 98の主な特長

CPU: 　　 Pentium 以上
Memory: 32MB以上
HDD:　　空容量50MB以上
OS: 　　　 Win95 /NT4.0
Video: 　 1024×768以上

CUPLハードウェア記述言語

テキストエキスパートによるレポート

ステートマシンのサポート

シミュレーション・ウェイブフォームエディタ

ユニバーサルなデバイスのサポート

400種以上のデバイスをサポートするライブラリ

メーカ固有のフォーマットとJEDECによる出力

Wizardや数々のツールによる親切設計

Protel Schematic 98との統合
