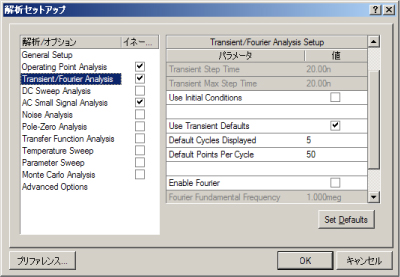

回路図エディタにシームレスに統合されたAltium Designer の混在回路シミュレータAltium Designer のアナログ/デジタル混在回路シミュレータは回路図エディタと完全に一体化された形でAltium Designer に組み込まれています。このため、シミュレータ専用のドキュメントウィンドウやメニューコマンドなどのユーザインタフェイスはなく、回路図エディタのユーザインタフェースに含まれているシミュレーションコマンドにより、シミュレータをコントロールします。これに加え、波形表示機能もシームレスに統合されており、シミュレーションが終わると、その結果を示す波形が自動的に表示されます。また、シミュレーション用に特別な回路図を作成する必要はなく、基板設計用に作成されたた回路図に電圧源などのシミュレーション用部品を加えることにより、シﾕレーション用として使用することができます。Altium Designer のアナログ/デジタル混在回路シミュレータは、XSpice 3f5互換のシミュレーションエンジン用いて、アナログとデジタル混在回路のシミュレーション行います。デジタルシミュレーションモデルは、高水準言語 Digital SimCode によって拡張されており、通常のイベントドリブン・モデルに加えディレイや入出力負荷、電源条件などのパラメータを取り扱うことができます。また統合ライブラリに16,000以上のミュレーション部品用のパラメータを持つ部品が含まれていますので、ライブラリ作成の手間を省くことができます。 Altium Designer のアナログ/デジタル混在回路シミュレータでは、オペレーティングポイント、トランジェント、フーリエ、AC小信号、DCスィープ、ノイズ解析に加え、温度スィープ、モンテカルロ解析等の拡張された解析モードを備えています。 Altium Designer 混在回路シミュレータの解析モードとパラメータの設定
|
||||||||||||
| CircuitStudio | |||||||||||||
| Nexar | |||||||||||||
| Nexar-Protel | |||||||||||||
| CAMtastic | |||||||||||||
| Altium Designer のアナログ/デジタル混在回路シミュレータは、回路図エディタとシームレスに統合されており、PCB用に作成された回路図を用いてシミュレーションを行うことが可能です。 このシミュレータは、Altium Designer / Protel、CircuitStudio、Nexar、Nexar-Protel の機能の一部であり単体では販売されていません。 |
|||||||||||||
