回路図とPCBの双方で解析が可能な Altium Designer の伝送線路シミュレータ

　Altium Designer には回路図エディタとPCBレイアウトツールにシームレスに統合された伝送線路シミュレータが含まれています。この伝送線路シミュレータでは、PCB設計段階だけでなく、PCB設計を始める前の回路図作成段階でのシミュレーションが可能です。また、PCB設計段階では、配線前（部品配置直後の状態）と配線後のどちらの段階でもシミュレーションを行うことが可能です。

　デバイスのモデルは、回路図シンボルの属性として割り付けられます。モデルのパラメータは、ダイアログで数値入力できるほか、IBISファイルを読み込んで使用することができます。

　回路図段階でのシミュレーションでは、パラメータとして必要となる特性インピーダンスと配線長は、ユーザがダイアログボックスに入力した値が使用されます。また、配線前のPCBレイアウトのシミュレーションでは、Altium Designer のPCB レイアウトに設定されたデザインルールの値と、マンハッタン長が用いられます。さらに、配線後のPCBレイアウトでは実際の配線パターンから抽出したインピーダンスと配線長により、シミュレーションが行われます。複数のネットに対してシミュレーションを行うことができるため、ネット間のクロストークを調べることができます。シミュレーションの結果は波形表示される他、特性値が表形式に一覧表示されます。そして、シミュレーションの結果に問題が発見された場合には、ターミネーションアドバイザを使用して、適切な終端処理の方法を容易に見つけ出すことができます。

　Altium Designer の伝送線路シミュレータはPCB の DRCと協調動作します。Altium Designer のDRCは、デザインルールに規定された伝送特性の規定値（立上がり時間等の数値）に対する違反を、シミュレーション結果によって判定します。

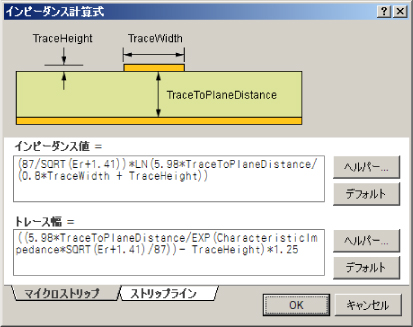

Altium Designer 伝送線路シミュレータの特性インピーダンスの計算

配線が完了したPCBレイアウトのシミュレーションに必要な、特性インピーダンスと配線長は、PCB上に配置された実際の配線パターンから抽出されます。マクロストリップラインとストリップラインのインピーダンスの抽出に用いられる計算式は、ダイアログボックス上でユーザ自身が変更することができます。

Altium Designer 伝送線路シミュレータの特徴

● 回路図エディタと PCBエディタにシームレスに統合
● 回路図作成段階、PCB配線前、PCB配線後のシミュレーションが可能
● ダイアグボックスによるモデルパラメータの設定とIBISファイルの読み込みが可能
● 複数のネットの取り扱いとクロストークのシミュレーションが可能
● シミュレーション結果の波形表示と特性値の一覧表示が可能
● ターミネーションアドバイザにより、問題点の解決が容易
● シミュレーション対象に合わせた多彩な解析条件の設定が可能

Altium Designer 伝送線路シミュレータの製品仕様

● デバイスモデリング： I/Oバッファマクロモデル
● 解析：ネットスクリーニング；反射
● 積分方法： Trapezoidal; Gear’s Method (1st, 2nd and 3rd order)
● ターミネーションシミュレーション：直列R; 並列R（VCC）；並列R（GND）；並列R（VCC と GND）；
　並列C（VCC）；　並列C（GND）；並列ショットキーダイオード
● スティミラスタイプ：シングルパルス；一定レベル；周期的なパルス
● ユーザー定義可能なインピーダンスと配線長
● プログラムされたFPGAの自動ピンモデルセレクション
● IBISファイルインポーター
● PCBのボードスタックアップと配線属性に基づくインピーダンスカリキュレーター
● クロストーク解析
● 立上り、立下りオーバーシュート、アンダーシュート、フライトタイム、
　ネットインピーダンスを含む11のデザインルールチェック
● 未配線基板のサポート

商品名称の変更 Protel 2004 / Nexar 2004 / Nexar-Protel 2004 / CircuitSstudio 2004 /CAMtastic 2004 は、商品名がAltium Designer Protel Option / Altium Designer Nexar Option / Altium Designer Nexar-Protel Option / Altium Designer CircuitSstudio Option /Altium Designer CAMtastic Option に変更されました。

　 CircuitStudio

　 Nexar

　 Nexar-Protel

　 CAMtastic

　 Altium Designer の伝送線路シミュレータは、回路図エディタとPCBレイアウトツールとがシームレスに統合されており、簡単な操作で高速回路で発生する特性の劣化をシミュレーションすることができます。

　この伝送線路シミュレータはPCB設計段階だけでなく、回路図作成段階でも使用することができます。また、配線前のPCBレイアウトのシミュレーションを行うこともできるため、設計初期の段階で特性の劣化問題点を予測することが可能です。さらに複数の配線済みネットのシミュレーションによりクロストークを調べることができます。

この伝送線路シミュレータは、Altium Designer / Protel、Nexar-Protel の機能の一部として提供されているものであり、単体の製品としては販売されていません。
